活 接 頭	標記示例：公稱通徑DN為15mm的活接頭； 活接頭15JB/ZQ4416-86	公稱 通徑DN	錐管 螺紋D	d1	d2	d3	B	l	L	D1	S	重量kg
		8	Rc1/4	M24×1.5	8	19	19	11	50	30	27	0.11
		12	Rc3/8	M27×1.5	12	22	22	12	53	39	34	0.15
		15	Rc1/2	M33×2	15	27	24	15	55	40	36	0.24
		20	Rc3/4	M42×2	20	35	26	17	56	51	46	0.35
		25	Rc1	M52×2	25	42	30	19	68	66	60	0.76
		40	Rc11/2	M68×2	38	57	34	23	76	82	75	1.08
		50	Rc2	M85×2	50	72	36	26	78	98	90	1.88

異 徑 活 接 頭		公稱 通徑 DN	錐管 螺紋		do	d1	d2	lo	l	L	B	1	D1	扳手尺寸		重量 kg
			內螺紋D	外螺紋d										S	S1
		8	Rc1/4	Rc1/4	8	M24×1.5	10	6	11	60	19	12	30	27	18	0.12
		10	Rc3/8	Rc3/4	12	M27×1.5	22	6.4	12	66	22	12	39	34	21	0.17
		15	Rc1/2	Rc1/2	15	M33×2	27	8.2	15	71	24	14	40	36	24	0.29
		標記示例：公稱通徑DN為8mm的異徑活接頭；異徑活接頭8(JB/ZQ4417-86)

快 換 接 頭		公稱 通徑 DN	額定 流量 L/min	D	d	L	l	S	重量 kg
		6	6.3	28	M16×1.5	67	13	19	0.144
		8	25	31	M22×1.5	70	13	22	0.244
		10	40	36	M27×1.5	76	13	27	0.347
		15	63	40	M30×1.5	87	16	30	0.449
		20	100	48	M36×2	97	16	36	0.718
		25	160	56	M42×2	110	20	46	1.199
		32	250	66	M52×2	129	22	55	1.841
		40	400	77	M60×2	145	26	65	2.715
		50	630	82	M68×2	157	30	70	3.985

1、標記示例：公稱通徑DN 為15mm 的快換接頭，快換接頭15(JB/ZQ4434-86)。

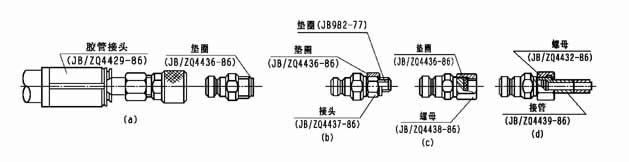

2、聯接形式示例：(a)一端接膠管接頭，另一端為外螺紋，加上密封墊圈后可以直接擰在氣、液壓缸及氣、液元件上；
(b)一端接膠管接頭，另一端接上“過渡接頭”(JB/ZQ4437-86)，可以與各種采用標準管接頭螺紋的液壓缸、氣缸及各種氣、液壓元件聯接；
(C)一端接膠管接頭，另一端接聯接“螺母”(JB/ZQ4438-56)，可與相應通徑的接頭聯接；
(d)一端接膠管接頭，另一端與聯接螺母、接管(JB/ZQ4439-86)等聯接，并通過接管與鋼管焊接。

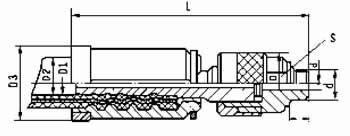

標記示例：公稱通徑DN 為15mm，d 為M22 × 1.5 的快換接頭：快換接頭15 JB/ZQ4435-86

公稱 通徑 DN	D1	膠管直徑						工作壓力 MPa			D3	D	do	s	l	L	S	重 量 kg
		D2
		I		II		III		I	II	III
		min	max	min	max	min	max
6	8	15.1	17.3	16.7	18.9	18.5	20.7	17.5	30	33	32	28	5	M10×1	8	110	18	0.380
8	10	17.5	19.7	19.1	21.3	20.9	23.1	16	28	31	35	31	7	M14×1.5	12	115	21	0.470
10	12.5	20.5	23.1	22.1	24.7	23.9	26.5	14	25	27	40	36	10	M18×1.5	12	125	27	0.687
15	16	23.6	26.2	25.2	27.8	27	29.6	10.5	20	22	45	40	13	M22×1.5	14	135	30	0.857
20	22	30.8	33.4	32.4	35.0	34.2	36.8	8	14	16	51	48	18	M27×2	16	150	36	1.260
25	25	35.2	38.0	37.0	39.8	38.8	41.6	87	13	15	58	56	21	M33×2	16	160	46	1.780
32	31.5	41.7	44.7	43.5	46.5	45.3	48.3	4.4	11	12	66	66	28	M42×2	18	180	55	2.660
40	38	48.1	51.1	49.9	62.9	-	-	3.5	9	-	72	72	33	M48×2	20	200	65	3.600
50	51	51.0	64.0	62.8	65.8	-	-	2.6	8	-	86	82	43	M60×2	24	220	70	5.250
